监狱用4.5米高防攀爬金属隔离网墙​、检修门、通道门规格及安装标准

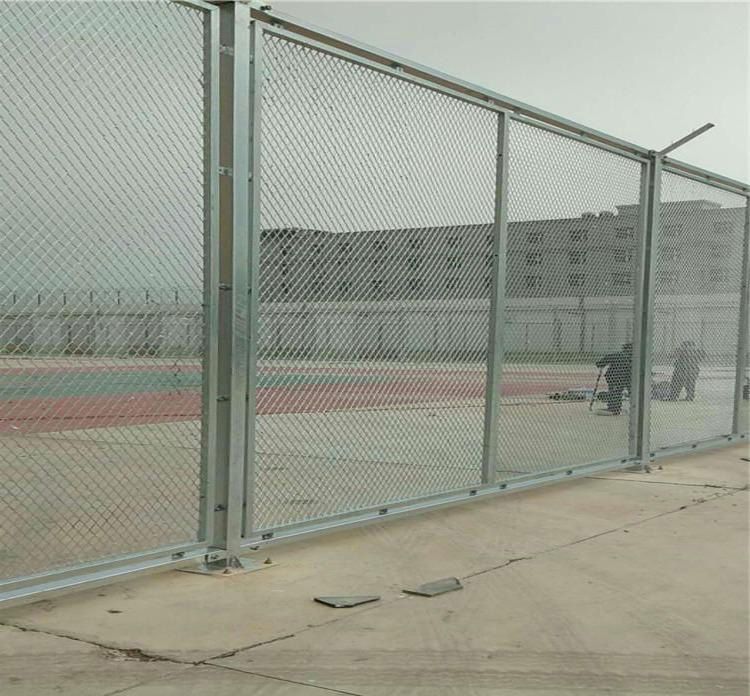

一、4.5米高防攀爬金属隔离网墙

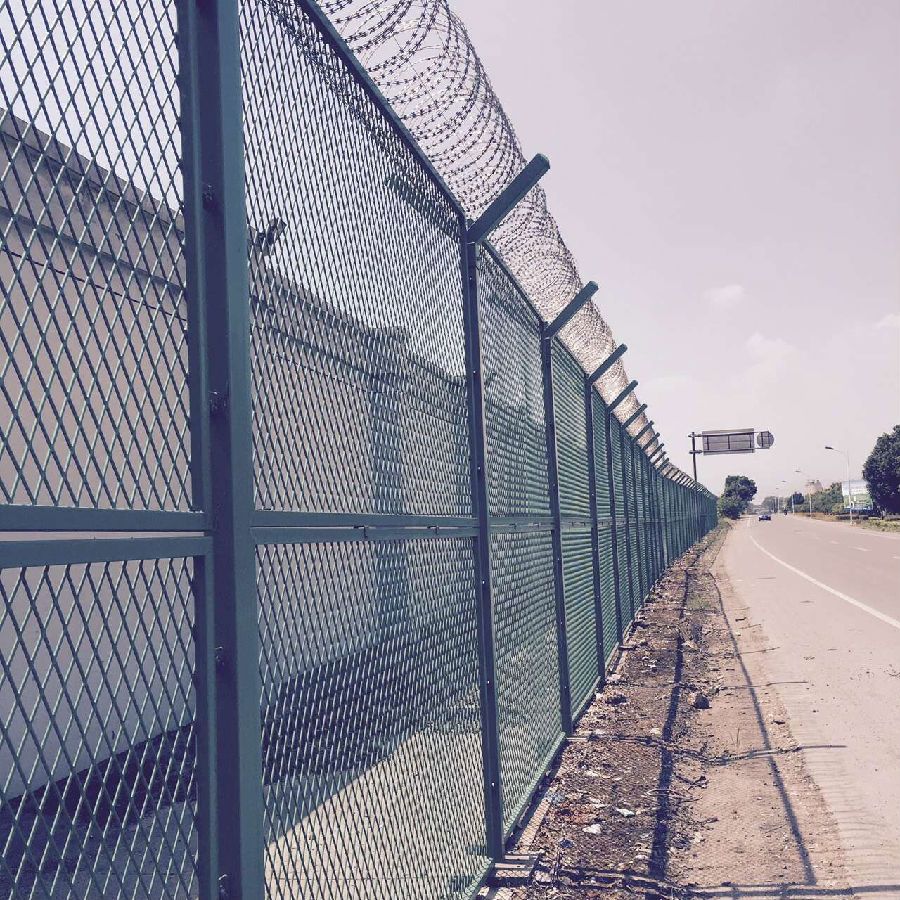

  1、4.5米高防攀爬金属隔离网（4米高+0.5米蛇腹型刀刺网）
  防攀爬金属隔离网主要技术规格
（1）金属隔离网总高4500mm，网片高度4000mm,立柱中心距2500mm。
（2）立柱材质为Q235B冷弯型钢，立柱规格：60*60*3mm，立柱法兰底盘120*120*10mm与预埋件钢板进行焊接固定。
（3）网片与立柱的连接边耳件采用40*40*4mm。
（4）Y柱支撑顶部加装金属盖帽。
（5）边框材质为Q235B冷弯方钢，网片边框40*20*2.0mm，网孔为菱形孔100*150mm。网丝与边框焊接，焊接质量符合CO2保护焊焊接工艺规程的要求。
（6）网片边框距离地面高度不大于100mm；
（7）表面处理：原材料网丝和立柱采用喷塑处理，表面无针孔、开裂、漏塑 、塑液流淌等不良现象。

（8）网框表面处理：墨绿色喷塑（与原安装颜色一致，塑层厚度≥150um）；

   2、不锈钢304蛇腹形刀刺网：技术规格刺片长22mm±1mm，宽15mm±1mm，板厚0.5mm±0.05mm，内丝经2.5mm±0.1mm，刀间距36mm±1mm；技术要求：每米10个单圈，刺圈直径500mm，内外都采用SUS304不锈钢+二次镀膜修复划痕处理（双层防腐）。用4根直径2.5mm的不锈钢钢丝固定，拉丝和刀刺用直径1mm的不锈钢丝或专用卡子捆扎，材质SUS304；钢板和内丝材质，标准：SUS304；含安装辅件。
   3、金属隔离网应采用“热镀锌+表面墨绿色喷涂”双重防腐处理，设计耐腐蚀年限不少于10年。

   4、安装基础及安装部分
（1）基础部分（可根据现场实际环境而定）
A.基础坑尺寸：400mmX400mm*500mm，预埋板150*150*10mm，4根Ø12钢筋加固预埋，钢板与立柱满焊。开挖深度500mm(如果回填土，基础深度需到回填土以下)；
B.采用预埋，立柱底部预留需加长500mm；
C.基础坑底部夯实，模板成型后用C25混凝土浇筑。
（2）安装部分
A.网片必须用防拆卸的螺栓与Y型柱体连接成整体，构成牢固的防攀爬钢网墙。
B.不锈钢 304 蛇腹型刀刺丝网拉直且排列均匀不小于7圈/米。
C.所有连接必须紧固不能松动。

（1）预埋件 150*150*12mm,

（2）钢筋直径 12mm,4根；

（3）钢板与立柱满焊。

（4）工作内容：制作、安装、运输、油漆、除锈等；
（5）含全部施工过程中的移动脚手架，预埋件，基础制模、开挖回填等费用。

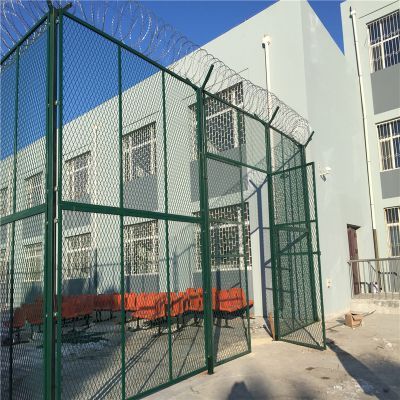

二、检修门

  警戒隔离区设置检修门5樘（定制/根据现场使用环境需求）：

1.M1500*2100mm

2.钢管立柱60*60*2.5mm；
3.边框方管30*30*2.5mm；

4.网片菱形网孔100*150mm；

5.含门轴和门页，门插,物理锁；

6.含安装过程中的基础、移动脚手架及专业工具；

7.工作内容：制作、安装、运输、油漆、除锈等；

三、通道门

会见楼外增加通道门1樘（定制/根据现场使用环境需求）：

1.M3000*3000mm的钢隔离网墙通道双开门的制作安装；
2.立柱为60*60*2.5mm厚锌钢方钢管；
3.横梁为30*30*2.5mm厚锌钢方钢管；
4.竖杆为40*40*2.5mm厚锌钢方钢管；
5.金属面油漆:喷塑厚度不低于150um(颜色:灰色)；
6.含安装过程中的移动脚手架及专业工具；

7.工作内容：制作、安装、运输、油漆、除锈等。
