监狱围墙内外侧、监管区之间4米高刺绳隔离网设计方案

产品关注度:℃    作者:muyuan     发布时间:21-02-21

预计在围墙内外侧、监管区之间安装高4米刺绳隔离网和在监墙顶端安装直径0.5米蛇腹型刀刺网,刺绳隔离网要求采用直线型焊接刀刺网片,上附一层直径1250px蛇腹型刀刺网(双螺旋,含部分建筑屋顶)。网片采用日字加强型直线型刀刺网片,网片与立柱之间采用防盗螺栓贯穿式连接。以能够阻止罪犯破坏或从监墙攀爬逃脱为标准。

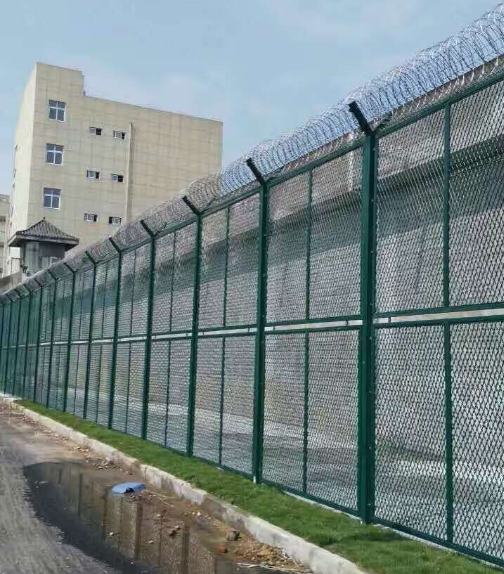

监狱刺丝隔离网


刺绳隔离网及蛇腹型刀刺网功能性需求及其他技术要求

1、功能性需求

1.1要求整体设计美观、实用。提供图片予以说明。

1.2网墙的设计具备抗剪切、防攀爬功能。提供图片予以说明。

1.3采用目前先进的防腐、防锈技术,确保表面平整、耐老化、耐酸碱、不褪色,整体防腐年限不低于10年(免维护3年以上),提供承诺书并加盖投标供应商公章。

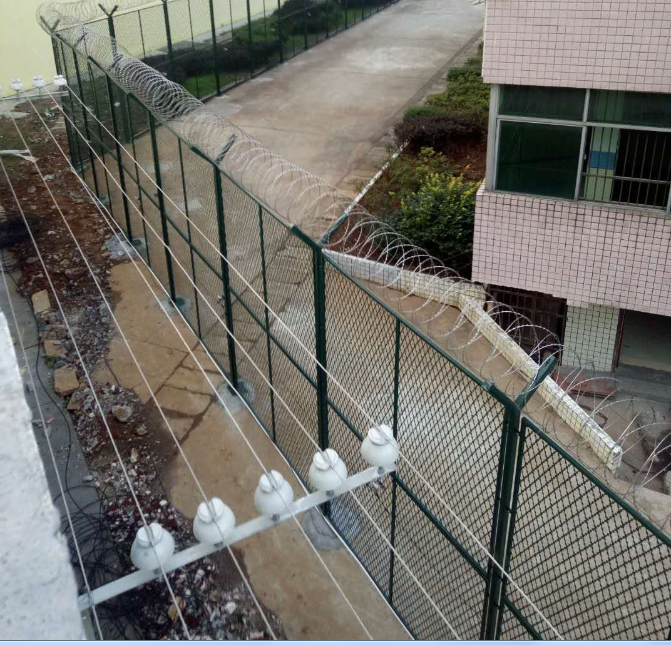

监狱刺绳隔离网


2、技术规格要求

整个系统是由:Y型立柱、直线型焊接刀刺网片、蛇腹型刀刺网及安装附件组成。

2.1隔离网参数

立柱:80mm×80mm×3.0mm热镀锌方钢管,地上高度4000mm,地下高度800mm(立柱底部需穿孔加横筋固定)。

网片:宽2500mm、高2000mm;分上下两层结构,总高4米;上下层之间边耳连接,确保网片不变形。

网孔及丝径:高纯度合金低碳钢直线型刀刺圈:BTO一22型,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。

网片规格:50mm×100mm,横筋与竖筋夹角60度角或120度角,直线刀片刺网横筋及竖筋与边框夹角互为60度角或120度角;横筋Ф4.0mm+纵筋Ф4.0mm 。

网片固定框:40×20×2.0mm镀锌方钢管。每网片框增加一道方管垂直中称。

固定边框与刀片焊接网通过两边方钢焊接连接,刀片焊接网居于固定边框中间线,两连接方钢与刀片焊接网焊接于固定边框中央;连接方钢尺寸:15mmX2.5mm(塑后)。

刀片焊接网与网片固定框居中焊接,所有焊点与固定边框满焊连接,要求焊透率100%,焊点光滑牢固、片网平整,同时要求保证每个焊点具备高度的抗剪力。

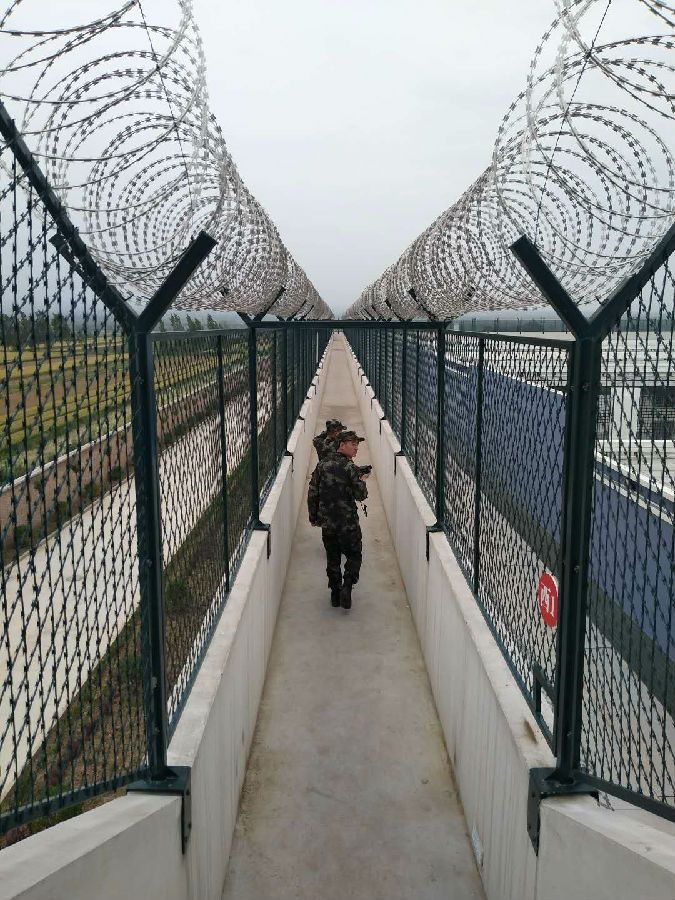

监狱刺绳隔离网


连接边耳:30mm×30mm×4.0mm。V型支架:约90度角,长度300-350mm,采用60mm×60mm×2.0mm空心方钢,顶部需加防水盖。

V型托网:同钢网片规格,但不少于二道加强折弯。

顶部刀刺圈:BTO一22型,304不锈钢材质,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。双螺旋,直径φ500mm,密度10圈/米,圈距排列均匀,相邻每圈间距不大于150mm。

检测门:约4个,安装位置现场确定。高2000mm×宽1200mm,边框为方管50mm×25mm×2.0mm;表面热镀锌,浸塑(墨绿色),中间加横撑,挂锁装置。

混凝土基座:400mm×400mm×800mm,标号C30。

※2.2质量要求(材料强度)

立柱:Q235抗拉强度>550N/mm2,使用优质双面热镀锌全钢材质,有效地保证隔离网系统的坚固安全。

钢丝:Q235抗拉强度>1450N/mm2,要求采用高纯度的钢材,钢材中硫、磷的含量不超过0.035%。

焊接工艺:要求焊透率100%,焊点光滑牢固、片网平整,同时要求保证每个焊点具备高度的抗剪力。

连接卡:Q235厚度4mm钢板,抗拉强度>550N/mm2。

螺栓:为保证网片的防拆卸性能,网片要求采用防拆卸螺栓,只有用专用配套工具,才能拆装。

钢网与立柱的连接方式:边耳防盗螺丝贯穿式连接,防盗螺栓¢12mm×80mm热镀锌螺栓。

防腐工艺:进行科学的防腐处理,要求实际使用寿命在10年以上。采用热镀锌加浸塑处理,上锌量>300g/m2,专用PVC塑粉,上塑量>O.76mm,单边上塑量>0.38mm,表面无针孔、开裂、漏塑、塑液流淌等质量缺陷,颜色为墨绿色。

刀刺网,抗拉强度>1450N/mm,刀型整齐,刀片锋利,排列均匀、致密,连接牢固,防腐能力强,可达到防翻跃、防拆卸最高安全防护等级。

2.3备注:投标人需提交以上产品相关检验报告(含外观质量、原材料性能要求、结构尺寸、网格焊点抗拉力、防腐层质量等性能指标)。

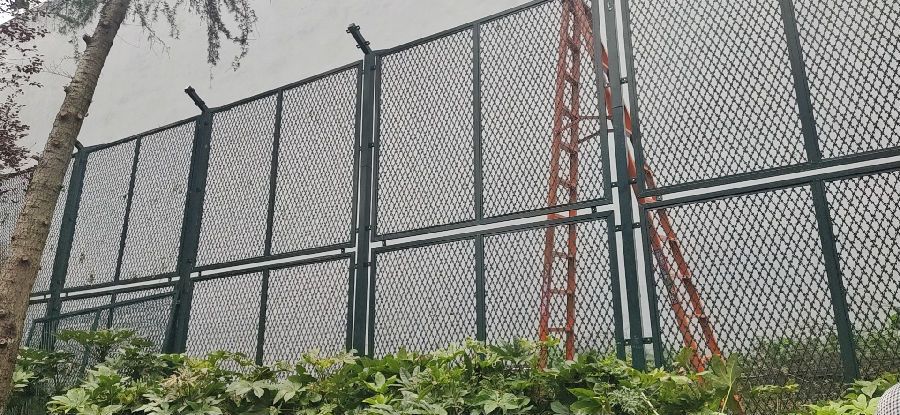

监狱刺绳隔离网


3安装要求

3.1安装方法要根据监狱地形的结构特点并现场实际检测后给予设计方案。设计方案要符合国家关于建筑类行业的有关规范标准,确保网墙的牢固性和抗风能力。

3.2蛇腹型刀刺网与V型托网之间用适量固定卡子或用2-3条直径3.0mm不锈钢丝加固,钢丝穿过V型托(预留孔)拉直固定。

注:以上产品若为成品采购,公差范围见相应国家质量标准。

三、建设依据和标准

1、《钢制特种防护栏》(Q/SH205 05-2006)

2、《防攀爬隔离网》(Q/SH205 06-2006)

3、《隔离网技术条件》(JT/T347-1998)

4、 立柱执行标准:GB/T3091—93

5、 钢丝网片执行标准:GB/T18226—200

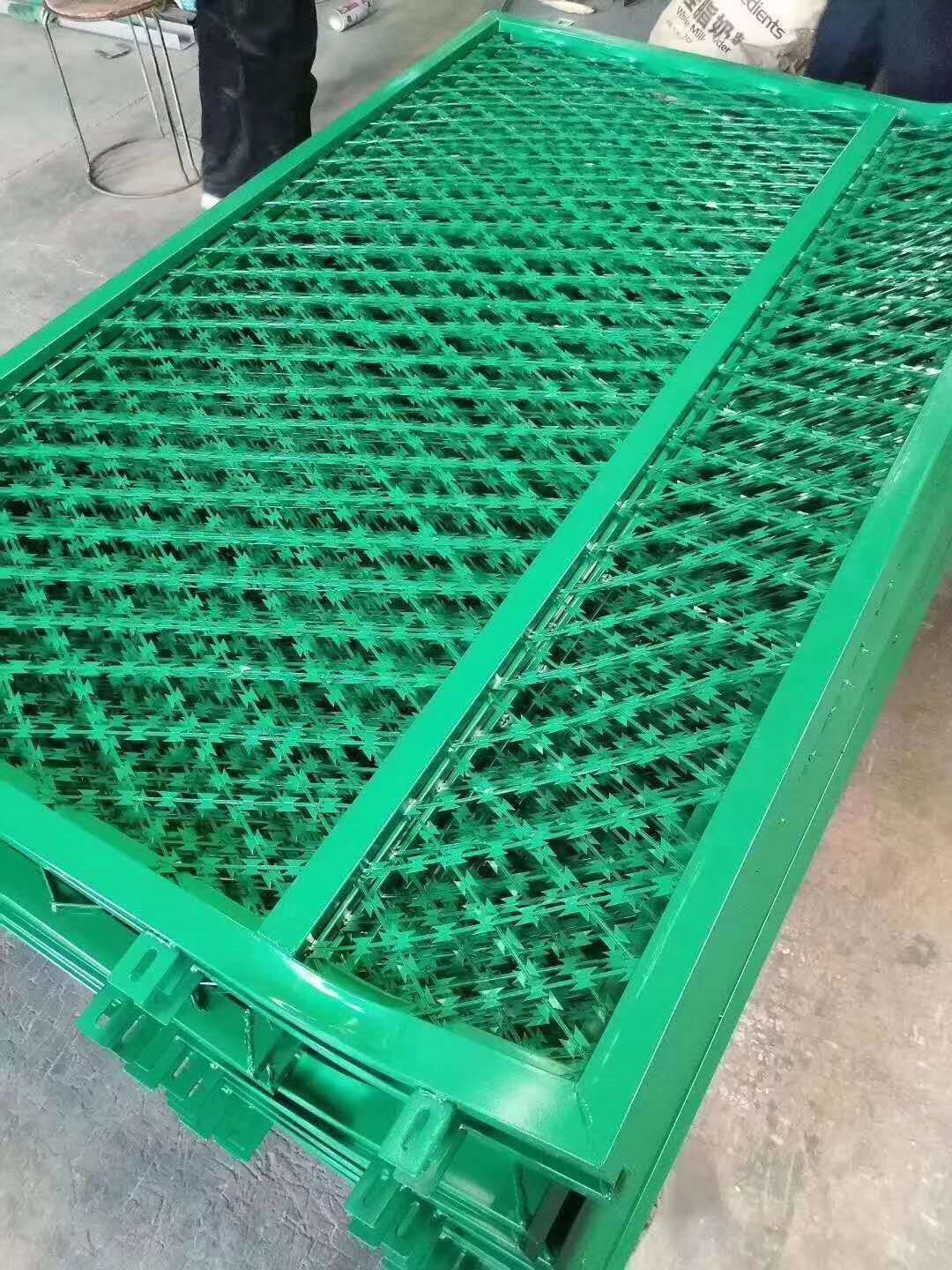

监狱刺绳隔离网
